Il tester analogico è un dispositivo che misura grandezze elettriche come tensione, corrente e resistenza, visualizzando i valori su una scala graduata tramite un ago che si sposta in base alla misura rilevata.
Un tester analogico, spesso denominato multimetro analogico, è uno strumento di misurazione utilizzato per rilevare valori elettrici come tensione, corrente e resistenza. Questo dispositivo si basa su una scala graduata e un ago mobile per indicare i valori misurati, offrendo una rappresentazione visiva immediata e continua delle variazioni dei parametri elettrici. I tester analogici sono apprezzati per la loro capacità di rilevare rapidamente cambiamenti dinamici nei circuiti, una caratteristica particolarmente utile per diagnosi e manutenzione.
Il tester analogico è progettato per fornire misurazioni precise di vari parametri elettrici. La sua importanza risiede nella capacità di offrire letture istantanee e continue, una caratteristica che facilita l'identificazione di problemi transitori nei circuiti elettrici. Questo strumento è particolarmente utile per i tecnici e gli ingegneri elettronici che necessitano di dati in tempo reale per analizzare e risolvere problematiche complesse.

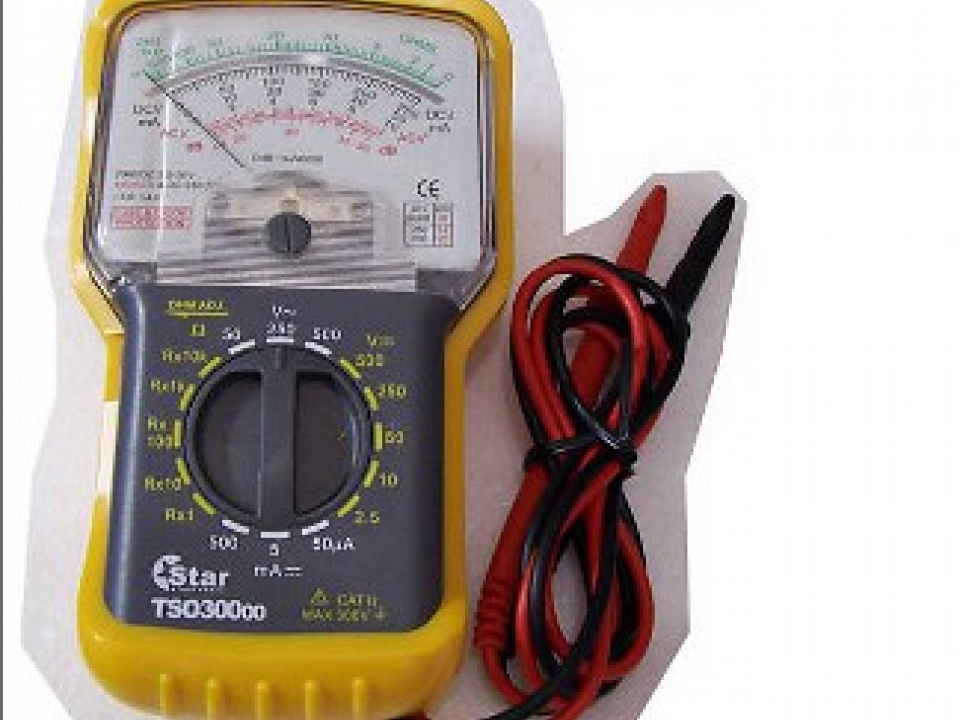

Il tester analogico si presenta sotto forma di una scatoletta di plastica che riporta un quadrante su cui sono segnate diverse scale per la misurazione delle diverse grandezze (tensione, corrente, resistenza), lunghe le quali oscilla un ago durante la rilevazione, mentre il tester digitale prevede esclusivamente il display sul quale appare il valore della rilevazione. Entrambe le tipologie prevedono due puntali, uno positivo ed uno negativo, il primo di colore rosso, il secondo di colore nero, per le varie rilevazioni. Mentre il tester digitale fornisce in maniera diretta e immediata il valore da rilevare, il tester analogico presuppone la partecipazione dell’ operatore cui fa capo l’onero di interpretare correttamente i dati.
Nel mondo dell'elettronica, il tester analogico è uno strumento fondamentale. Viene utilizzato in vari contesti, dai laboratori di ricerca agli impianti industriali, fino all'uso domestico per la manutenzione degli elettrodomestici. La sua robustezza e affidabilità lo rendono indispensabile per testare e calibrare dispositivi elettronici, garantendo che essi funzionino correttamente e in sicurezza.
Il tester analogico è costituito da diverse componenti che lavorano in sinergia per fornire misurazioni accurate e affidabili. Queste componenti possono essere suddivise in due categorie principali: la struttura esterna e i meccanismi interni.
Il corpo principale del tester è solitamente realizzato in materiali robusti e isolanti come la plastica dura o il metallo. Questo involucro protegge i delicati componenti interni da danni fisici e interferenze elettromagnetiche. La forma ergonomica facilita l'impugnatura e l'uso dello strumento, anche per periodi prolungati.
La scala graduata è una componente critica del tester analogico. Essa è composta da diverse scale, ciascuna calibrata per misurare specifici range di tensione, corrente e resistenza. La precisione della scala è essenziale per ottenere misurazioni accurate, e spesso include graduazioni sottili per permettere letture dettagliate.
I terminali di ingresso, solitamente situati sulla parte frontale o laterale del tester, sono i punti di connessione per i cavi di misura. Questi terminali sono spesso contrassegnati con simboli e colori che indicano chiaramente le diverse funzioni, come tensione (V), corrente (A) e resistenza (Ω).
I selettori di funzione sono manopole o interruttori che permettono all'utente di scegliere il tipo di misura e il range appropriato. Questi selettori sono progettati per essere facilmente regolabili e forniscono un feedback tattile chiaro per assicurare che la funzione desiderata sia stata selezionata correttamente.
I meccanismi interni del tester analogico comprendono tutte le componenti elettroniche che trasformano i segnali elettrici misurati in movimenti dell'ago sulla scala graduata. Questi meccanismi sono progettati con precisione per garantire affidabilità e accuratezza.
Il movimento dell'ago è il cuore del sistema di misurazione analogico. Esso funziona grazie a una bobina mobile montata su un perno. Quando la corrente attraversa la bobina, viene generato un campo magnetico che interagisce con un magnete fisso, causando la rotazione della bobina e, di conseguenza, lo spostamento dell'ago sulla scala graduata.
Le resistenze di precisione sono componenti chiave che assicurano la linearità e l'accuratezza delle misurazioni. Queste resistenze, calibrate con grande attenzione, permettono di mantenere costante il rapporto tra la corrente che attraversa il circuito di misura e la deflessione dell'ago.
I circuiti di conversione all'interno del tester analogico trasformano i segnali elettrici in informazioni che possono essere visualizzate sull'indicatore a scala. Questi circuiti includono amplificatori operazionali e componenti di filtraggio che assicurano che il segnale sia pulito e accurato, riducendo al minimo i disturbi e gli errori di misurazione.
Il principio di funzionamento di un tester analogico si basa su concetti fisici ed elettronici fondamentali. La chiave del suo funzionamento risiede nell'interazione tra corrente elettrica e campo magnetico all'interno di una bobina mobile. Quando una corrente elettrica attraversa la bobina, genera un campo magnetico che, a sua volta, interagisce con un magnete permanente. Questa interazione provoca la deflessione della bobina e conseguentemente dello spillo (ago) sulla scala graduata.
La Legge di Ohm è uno dei principi fondamentali alla base del funzionamento dei tester analogici. Essa afferma che la corrente (I) che attraversa un conduttore tra due punti è direttamente proporzionale alla tensione (V) applicata ai due punti e inversamente proporzionale alla resistenza (R) del conduttore. Matematicamente, è espressa come:
V=I×RV = I \times RV=I×R
Questa legge è utilizzata all'interno del tester per calcolare tensione, corrente e resistenza, assicurando che le misurazioni siano accurate e coerenti.
Il cuore del tester analogico è la bobina mobile, montata su un perno e libera di ruotare all'interno di un campo magnetico fisso. Quando la corrente passa attraverso la bobina, viene generato un campo magnetico che interagisce con il magnete permanente, causando una forza che deflette l'ago. L'entità della deflessione è proporzionale alla corrente che attraversa la bobina.
La scala graduata è calibrata in modo tale che la posizione dell'ago rappresenti il valore della grandezza misurata (tensione, corrente, resistenza). Le diverse scale sul tester permettono di leggere vari range di valori, rendendo lo strumento versatile per diverse applicazioni.
I tester analogici possono misurare tre principali grandezze elettriche: tensione, corrente e resistenza. Ogni modalità di misurazione ha un processo specifico per garantire letture accurate.
La misurazione della tensione (voltmetria) viene effettuata collegando il tester in parallelo al circuito o al componente di cui si vuole conoscere la tensione. Questo perché la tensione è una grandezza che si misura tra due punti.
La misurazione della corrente (amperometria) richiede il collegamento del tester in serie al circuito, poiché la corrente è la stessa in ogni punto di un circuito in serie.
La misurazione della resistenza (ohmmetria) viene effettuata con il circuito scollegato dall'alimentazione per evitare danni al tester e ottenere letture accurate.
Uno dei principali vantaggi dei tester analogici è la loro capacità di fornire misurazioni continue e immediate. L'ago del tester si muove fluidamente sulla scala graduata, permettendo agli utenti di osservare variazioni dinamiche nei valori elettrici in tempo reale. Questa caratteristica è particolarmente utile per rilevare fluttuazioni rapide che potrebbero non essere catturate da tester digitali, i quali tendono a fornire letture più stabili ma meno dinamiche.
I tester analogici sono noti per la loro robustezza e durata nel tempo. Grazie alla loro costruzione semplice e meccanicamente solida, possono sopportare condizioni di utilizzo gravose, come ambienti industriali e cantieri. La loro resistenza a urti e cadute li rende ideali per l'uso quotidiano in contesti impegnativi.
A differenza dei tester digitali, che richiedono una fonte di alimentazione per funzionare (batterie o collegamento alla rete elettrica), molti tester analogici non necessitano di alimentazione esterna per le misurazioni di tensione e corrente. Questo li rende estremamente pratici, soprattutto in situazioni in cui l'alimentazione potrebbe non essere disponibile o affidabile.
L'ago del tester analogico consente di osservare facilmente tendenze e variazioni nei valori misurati. Per esempio, se si sta misurando una tensione che sta lentamente diminuendo, il movimento graduale dell'ago rende immediatamente visibile questo cambiamento, aiutando l'operatore a capire meglio le condizioni del circuito.
I tester analogici tendono ad essere meno costosi rispetto ai loro equivalenti digitali. Questo li rende accessibili anche per hobbisti e piccole officine che necessitano di strumenti di misurazione affidabili senza dover investire grandi somme di denaro.
Nonostante la loro capacità di mostrare variazioni dinamiche, i tester analogici non sono sempre precisi quanto i tester digitali. La lettura di valori specifici potrebbe essere meno accurata, soprattutto per utenti non esperti che potrebbero avere difficoltà a interpretare correttamente la posizione dell'ago sulla scala graduata.
Gli errori di parallasse possono verificarsi quando l'utente non guarda direttamente l'ago del tester perpendicolarmente alla scala graduata. Questo può portare a letture errate dei valori misurati. I tester digitali, con il loro display numerico, eliminano completamente questo tipo di errore.
I tester analogici possono avere difficoltà a misurare con precisione valori di resistenza molto alti a causa della loro impedenza interna relativamente bassa. In questi casi, i tester digitali, con una maggiore impedenza di ingresso, offrono prestazioni migliori e più affidabili.
Nel tempo, i componenti meccanici dei tester analogici, come l'ago e la bobina mobile, subiscono usura. Questo richiede periodiche operazioni di manutenzione e calibrazione per assicurare che le misurazioni rimangano accurate. I tester digitali, con meno parti mobili, tendono ad essere più stabili nel lungo termine.
I tester digitali moderni spesso offrono una gamma di funzionalità avanzate, come la capacità di memorizzare letture, funzioni di auto-range, misurazione di frequenza, e interfacce per il collegamento a computer. I tester analogici, con la loro tecnologia più semplice, non offrono queste caratteristiche aggiuntive, limitando le loro capacità a misurazioni di base.
Prima di iniziare a utilizzare un tester analogico, è importante eseguire una serie di passaggi preparatori per garantire misurazioni accurate e sicure.
Esaminare il tester per assicurarsi che non ci siano danni visibili come crepe nel corpo principale, rotture nei puntali o problemi con la scala graduata. Un tester danneggiato potrebbe fornire misurazioni imprecise o diventare pericoloso da utilizzare.
Ispezionare i puntali di misurazione per assicurarsi che siano in buone condizioni. I puntali non devono avere cavi scoperti o connettori danneggiati. Puntali difettosi possono compromettere la sicurezza e l'accuratezza delle misurazioni.
Impostare il selettore di funzione sul tipo di misurazione desiderato (tensione, corrente o resistenza). Ogni misurazione richiede una configurazione specifica, quindi è importante selezionare la funzione corretta prima di procedere.
Selezionare il range appropriato per la misurazione. Utilizzare un range più alto del valore previsto per evitare sovraccarichi. Ad esempio, se si prevede di misurare una tensione di circa 12V, impostare il range su 20V o superiore.
Per le misurazioni di resistenza, cortocircuitare i puntali e regolare la vite di azzeramento finché l'ago non si posiziona esattamente sullo zero della scala. Questo assicura che la scala sia correttamente calibrata per la misurazione.
Se il tester utilizza una batteria interna per le misurazioni di resistenza, verificare che la batteria sia carica. Una batteria scarica può fornire letture errate.
Una volta completata la preparazione, è possibile procedere con le misurazioni effettive. Di seguito sono riportate le procedure dettagliate per misurare tensione, corrente e resistenza.
La corretta manutenzione di un tester analogico è essenziale per garantirne la longevità e l'accuratezza delle misurazioni. Ecco alcuni passaggi importanti per la pulizia e la conservazione del dispositivo.
La calibrazione periodica del tester analogico è fondamentale per garantire misurazioni precise.
L'uso di un tester analogico può comportare alcuni errori comuni che è importante conoscere per evitarli e garantire misurazioni accurate.
Descrizione: La parallasse è un errore che si verifica quando l'ago del tester viene osservato da un'angolazione diversa rispetto a quella perpendicolare alla scala graduata, causando una lettura inaccurata.
Come Evitarlo: Osservare sempre l'ago perpendicolarmente alla scala. Alcuni tester analogici sono dotati di specchi dietro l'ago per aiutare a eliminare la parallasse. Allineare l'ago con il suo riflesso nel mirino per ottenere una lettura accurata.
Descrizione: Letture imprecise possono essere causate da movimenti dell'ago troppo veloci o oscillanti.
Come Evitarlo: Stabilizzare il circuito prima di effettuare una misurazione. Attendere che l'ago si fermi prima di registrare la lettura.
Descrizione: Collegare i puntali ai terminali sbagliati o in modo scorretto può causare letture imprecise o addirittura danni al tester.
Come Evitarlo: Verificare sempre che i puntali siano collegati ai terminali corretti (COM e VΩmA). Seguire le indicazioni per il tipo di misurazione desiderata.
Descrizione: Tentare di misurare una tensione o una corrente superiore al range selezionato danneggia il tester.
Come Evitarlo: Selezionare sempre un range più alto del valore previsto prima di effettuare la misurazione. Se il valore non è noto, iniziare con il range più alto disponibile e scendere gradualmente fino a trovare il range appropriato.
Descrizione: Misurare la resistenza in un circuito alimentato può danneggiare il tester e fornire letture imprecise.
Come Evitarlo: Assicurarsi sempre che il circuito sia scollegato dall'alimentazione prima di misurare la resistenza. Utilizzare il tester solo su circuiti che sono stati verificati come privi di tensione.
Un tester analogico è uno strumento di misurazione utilizzato per rilevare valori elettrici come tensione, corrente e resistenza. Funziona tramite una bobina mobile che interagisce con un campo magnetico, causando la deflessione di un ago su una scala graduata. Questa deflessione è proporzionale alla grandezza elettrica misurata.
I vantaggi principali di un tester analogico includono la capacità di fornire misurazioni continue e immediate, robustezza e affidabilità, nessuna dipendenza da alimentazione elettrica, facilità di interpretazione dei trend e costi generalmente inferiori rispetto ai tester digitali.
Per evitare errori di parallasse, osserva sempre l'ago perpendicolarmente alla scala graduata. Alcuni tester analogici hanno uno specchio dietro l'ago per facilitare l'allineamento corretto. Assicurati che l'ago e il suo riflesso siano perfettamente allineati.
La calibrazione di un tester analogico comporta l'uso di strumenti di riferimento calibrati. Regola l'ago utilizzando la vite di azzeramento per assicurarti che si posizioni sullo zero quando i puntali sono cortocircuitati. Verifica e regola, se necessario, tutti i range di misurazione confrontandoli con i valori noti degli strumenti di riferimento.
Conserva il tester in un ambiente asciutto e pulito, lontano da umidità e polvere. Usa una custodia protettiva per prevenire danni fisici. Se non usi il tester per un lungo periodo, rimuovi le batterie per evitare perdite di acido che potrebbero danneggiare i componenti interni.
No, misurare la resistenza in un circuito alimentato può danneggiare il tester e fornire letture imprecise. Assicurati sempre che il circuito sia scollegato dall'alimentazione prima di misurare la resistenza.
I componenti principali di un tester analogico includono il corpo principale, la scala graduata, i terminali di ingresso, i selettori di funzione, il movimento dell'ago, le resistenze di precisione e i circuiti di conversione.
Se il tester non fornisce letture accurate, esegui una calibrazione utilizzando strumenti di riferimento. Controlla anche lo stato dei puntali e della batteria interna. Pulire il tester e verificare l'integrità dei componenti interni può anche aiutare a ripristinare la precisione.
Gli errori comuni includono errori di parallasse, movimenti troppo veloci dell'ago, collegamento errato dei puntali, sovraccarico del range di misurazione e misurazioni in circuiti sotto tensione. Seguire le procedure corrette e prestare attenzione ai dettagli aiuta a evitare questi errori.
Sì, un tester analogico viene utilizzato per misurare sia la corrente continua (DC) che quella alternata (AC). Assicurati di selezionare la funzione e il range appropriato prima di effettuare la misurazione.
Per pulire i puntali, utilizza un panno asciutto o leggermente umido. Assicurati che i puntali siano completamente asciutti prima di riutilizzarli per evitare cortocircuiti e letture imprecise.
Dipende dal tipo di danno. I danni fisici come crepe o rotture nel corpo principale potrebbero richiedere la sostituzione dello strumento. Tuttavia, problemi minori come puntali danneggiati o componenti interni usurati possono spesso essere riparati o sostituiti da un tecnico qualificato.
La differenza principale tra un tester analogico e uno digitale è il metodo di visualizzazione delle misurazioni. Un tester analogico utilizza un ago mobile su una scala graduata, mentre un tester digitale visualizza i valori su un display numerico. I tester digitali tendono ad essere più precisi e facili da leggere, mentre i tester analogici offrono una visione continua delle variazioni dinamiche.
Le precauzioni includono assicurarsi che il circuito sia scollegato dall'alimentazione prima di misurare la resistenza, selezionare sempre un range più alto del valore previsto per evitare sovraccarichi, e osservare l'ago perpendicolarmente alla scala per evitare errori di parallasse. Inoltre, evitare di utilizzare il tester in ambienti umidi o polverosi per prevenire danni ai componenti interni.
